VMC850P dikey işleme merkezi
- model
- VMC850P
özellik
- Sayısal kontrol
- FANUC / SIEMENS / MITSUBISHI
- Kontrol metodu
- Yarı kapalı döngü kontrolü
- Üç eksen
- doğrusal kılavuz
- Marka
- ÇİN
değerlendirmek
Tanıtım
ürün tanıtımı
VMC850P
Yüksek Sertlik İyi Doğruluk Dikey İşleme Merkezi
- 40
KONİK
- 3
EKSEN
- 8000
RPM
- 24
TAKIM KAPASİTESİ

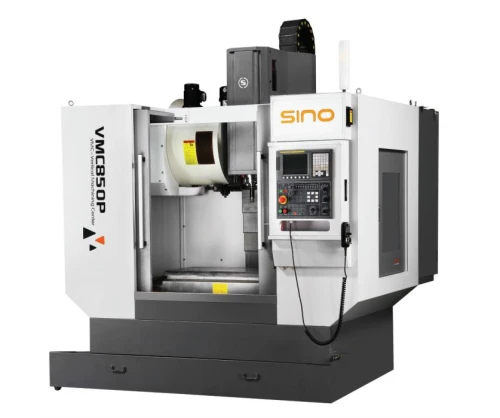

VMC850P Yüksek Sertlik İyi Doğruluk Dikey İşleme Merkezi
P serisi, sağlamlık ve doğruluk konusundaki entegre işleme performansı nedeniyle en çok satan makine serisidir. Piyasadaki yaklaşık 10000 set SINO VMC'den yeterli geri bildirim toplayan SINO bağımsız Ar-Ge departmanı tarafından tasarlanmıştır.
Ürün Detaylı Parametreler
Makine modeli: VMC850P
| Tablo | Değer | Birim |
|---|---|---|
| çalışma boyutu | 1000 x 500 | mm |
| Maks. Alan sayısı yükleme kapasitesi | 500 | kilogram |
| Seyahat | Değer | Birim |
|---|---|---|
| X seyahat | 850 | mm |
| Y seyahat | 500 | mm |
| Z seyahat | 550 | mm |
| Mil | Değer | Birim |
|---|---|---|
| Mil burun konikliği | BT40 | |
| Mil hızı (kasnak) | 8000 isteğe bağlı 10000 | rpm |
| Besleme | Değer | Birim |
|---|---|---|
| Hızlı geçiş oranı | 48/48/32 | m / dak |
| ATC | Değer | Birim |
|---|---|---|
| Alet sayısı | 24 | T |
Ürün Detay Haritası

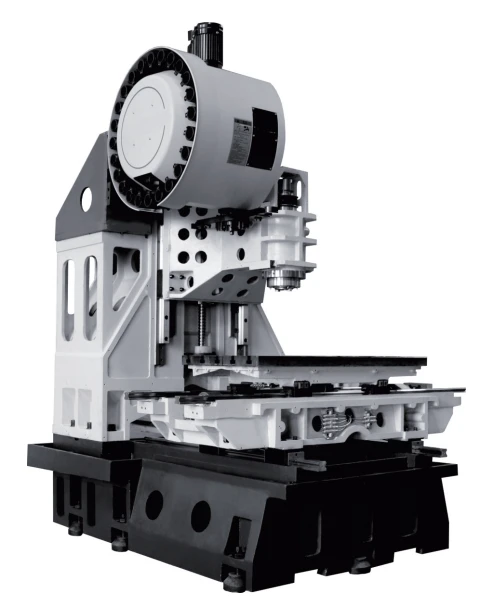

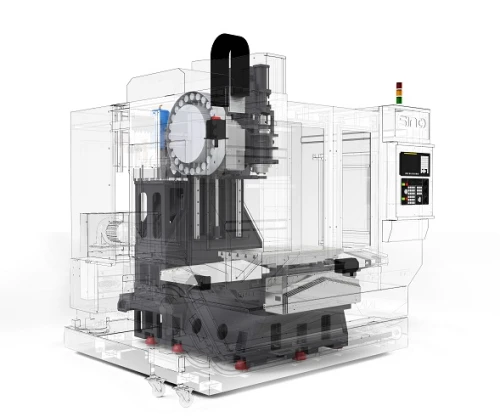

Makine yapısı:
İş mili rijitliğini sağlamak için iş mili muhafazası ile kolon arasındaki temas oranı artırıldı.
1100 mm geniş makine gövdesi açıklığı ve optimum destek tasarımı, X ve Y ekseninin hızlı ilerlemesi ile karşılanabilir.
Düşük merkez ancak yüksek sertlikte Z ekseni desteği sağlamak için büyük boyutlu "piramit" sütun ve kapalı iç boşluk.

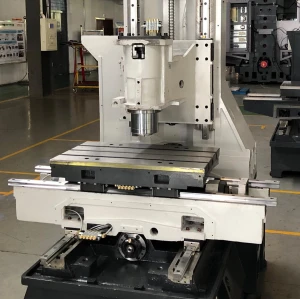

Önceden yüklenmiş ve çift ankrajlı bilyalı vida:
Servo motor doğrudan akuple vidalı mil.
Tüm vidalı miller, lineer kızak, yataklar zaman ve oran açısından iyi yağlanmıştır.
Y / Z ekseni 45 mm doğrusal kılavuz yolunu benimserken, X ekseni hızlı besleme hızının 48/48 / 32m / dk'ya ulaşmasını sağlayan 35 mm'yi benimser.
Termal büyümeyi ortadan kaldırmak ve doğruluğu artırmak için tüm eksenler, yüksek hassasiyetli çift ankrajlı bilyalı vidalarla tahrik edilir. Ayrıca vidalı milin yanına 5 sıra yüksek hassasiyetli açısal temaslı yatak takılarak ön gerdirme yapar.

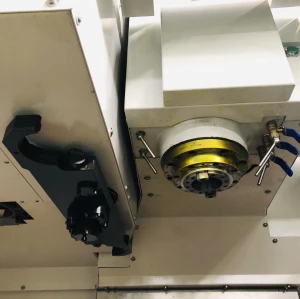

Omuz taşıma aleti magazini:
Omuz taşıma takım magazini, Z ekseni geometrik doğruluğu ve mükemmel stabilite, sağlamlık ve kolon, alet dergisi ağırlığı ile yüklendiğinde minimum deformasyon sağlayabilir.
Büyük akışlı soğutma sıvısı:
Makineyi artıklardan ve kesme sıvısından korumak için labirent tarzı kapak tasarımı.
Hurdaları verimli bir şekilde çıkarmak için iç yan yıkama sistemi ile standart olarak donatılmıştır.
